橢圓齒輪流量計是一種容積式流量計，是流量計中的一類高精度流量計，用于精確連續或間歇測量管道中的液體流量或瞬時量，特別適用于重油，聚乙烯流量測量高粘度介質如醇和樹脂。

橢圓齒輪流量計的工作原理

　　橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼（計量室）組成，如下圖所示。

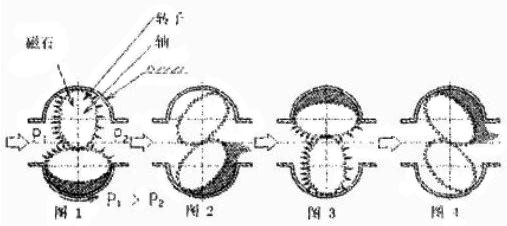

橢圓齒輪流量計的工作原理圖

　　橢圓齒輪在測量介質的壓力差Δp的作用下產生工作扭矩以使其旋轉。轉子1和轉子2交替地相互旋轉。每個轉子上有兩個磁鐵，轉向信號發生元件，在腔體底部的兩個軸的中心點有一個磁信號檢測元件。當磁鐵轉向檢測元件時，傳感器計數一個脈沖。每個脈沖對應一定數量的介質排出量F，F(xiàn) = XXml / p，因此您可以找到每單位時間的體積流量Qm：Qm = F * H，F(xiàn)是排除每個脈沖的介質量; H單位時間脈沖數。
