液體渦輪流量計有哪些安裝上的要求
2017-11-15
clcc
液體渦輪流量計可以水平或垂直安裝，流體安裝的垂直流動方向應從下往上，液體必須填充管道，不得有氣泡;傳感器殼體上的液體流動方向和箭頭方向指示流動的方向;上游端應至少為直管公稱長度的10倍，下游端不得小于直管公稱直徑的5倍，內壁應光滑清潔，不得有凹痕，污垢和剝落等缺陷。傳感器的管軸應與相鄰的管軸對齊，
與密封件連接的墊片不得刺入管道內腔。傳感器應遠離外部電場和磁場。如有必要，應采取有效的屏蔽措施，避免外界干擾。為了維護而不影響正常的液體輸送，建議將傳感器安裝在旁路管道上。見圖

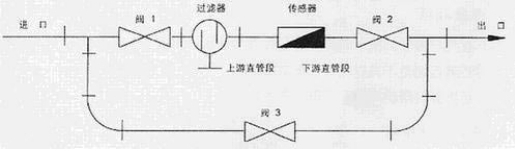

液體渦輪流量計旁路管道安裝說明
液體渦輪流量計傳感器安裝在露天，請做防水放大器和接頭。當流體中含有雜質時，應安裝過濾網，根據過濾網的雜質流量，一般為20?60目。當流體與游離氣體混合時，應配備消除器。整個管道系統應密封良好。用戶應充分了解被測介質的腐蝕情況，防止傳感器腐蝕。
