由于在線校準的方法是標準流量計方法，標準流量計串聯連接到待檢大直徑電磁流量計的管道，影響校準結果的因素以及標準工作臺和傳感器的安裝位置，安裝方法和管道參數等相關因素。以雙通道流量計為例，其原理是遵循流體中超聲波的兩個傳播方向，利用傳播時間差與流體流速之間的關系得到流體流動。該示意圖如圖2所示。 1。

　　本次分析中要測量的對象是i.o.級的電磁流量計。標準形式是一個兩通道超聲波流量計，測量管直徑為600毫米。管中的介質是純水，水溫是室溫。

1、數學模型

△= Q-QS

　　在公式中，△是絕對指示誤差; Q為驗證時間內流量計測得的累計流量值; QS是在驗證時間內由標準流量計測量的實際累計流量值。

2、分析不確定性的來源

1）流量計測量由重復性引起的不確定度分量，其中在線校準流體條件復雜，并且重復性中包括連接管道，閥門和流體不穩定性等影響因素。

2）通過標準的表帶不確定度分量來自：

Ａ、由標準表（超聲波流量計）本身測量的不準確性引起的不確定性分量。

Ｂ、通過測量管道內徑引入的不確定性分量：從小時3開始，可以看出聲道的長度與管道的內徑直接相關。因此，管道內徑的不準確測量是影響流量精度測量的影響量。

C、對標準儀表的其他影響分析：當超聲波換能器安裝有換能器時，安裝距離可以通過距離桿固定。因此，可以忽略傳感器安裝位置偏離校準結果的影響;換能器安裝方式一般根據標準超聲波流量計，不同介質的選擇是固定的，此處不考慮影響量;液體介質中的聲速與溫度有關，其關系式為υt=υ0+α（t + t0），其中：υt表示溫度對于t時的聲速，t0是表中所示的溫度，υ0表示溫度為t0時的聲速，α表示溫度系數。

　　由于此分析的介質為常溫水，因此可忽略溫度對標準表的影響。測量熱水管時應考慮溫度的影響。

　　總之，除了測量表和標準表本身的可重復性的不確定性之外，還有一個其他影響。數學模型可以是表格如圖所示：

　　在該公式中，δ1是測量管內徑的測量值對測量結果的影響。

3、方差和靈敏度

　　根據誤差傳播規律，公式：（5）

4、不確定性組件

　　使用A類評估以下不確定度分量權重和測量重復性引入的不確定性，其余部分使用B類評估。

1）在現場選擇一個交通點，在重復條件下盡可能測量6個單詞，得到相對誤差測量列，分別為1.16％，1.44％，1.93％，2.35％，1.82％，2.54％使用范圍方法。

3）測量管道內徑引起的不確定性

　　通過測量管道的外徑和壁厚來獲得管道內徑的測量結果。由于現場校準條件通常不理想，因此通常使用II類鋼帶卷尺測量管道的外徑以測量管道周長，并且通過超聲波測厚儀測量壁厚。使用n級鋼帶的最大允許誤差為：±（0.6 + 0.4 t）mm（其中l(wèi)為管道周長）=±1.4 mm，超聲波測厚儀的最大誤差為±0.02 mm，與鋼卷尺相比可以忽略不計。然后測量管徑誤差為±1.4 /π≈±0.5mm左右。

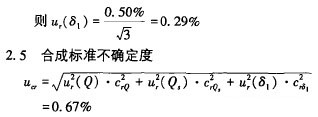

　　根據幾項測試，當內徑測量誤差為±0時。 5mm，由流動引起的影響值得到大約0.50％的經驗值?？紤]到均勻分布，測量管道內徑所引起的不確定性為：

5、結論

　　在線校準是大口徑電磁流量計校準的發展方向，越來越受到人們的關注。從應用角度來看，在線校準具有以下優點：

　?、?、它符合使用中儀器的測量管理要求;

　　②、校準過程中的恒定水量確保生產和供應的連續性;

　?、?、工作量減少，消除了大量的費用交付和拆卸費用。保護珍貴的水資源，節約用水，保證水資源不流失，維護和保護能源交易市場的秩序，具有重要意義。但由于現場條件苛刻，環境復雜，影響因素眾多，大口徑流量計在線校準的測量不確定度分析方法有待進一步研究，其科學性和規范性需要改進。
