一、功能介紹

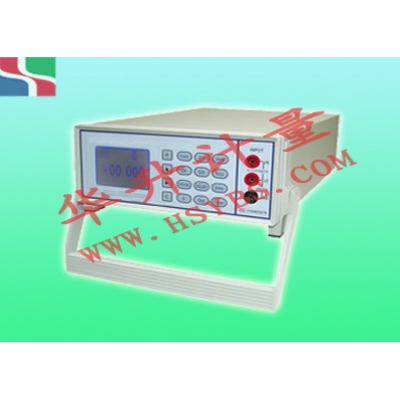

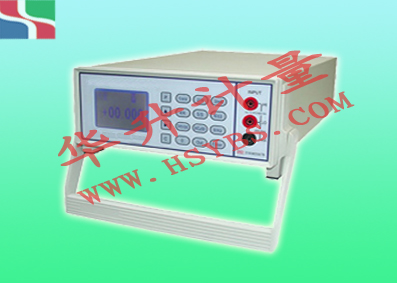

熱工儀表校驗仿真儀采用背光LCD，即背光液晶顯示。多屏漢字菜單顯示，數字按鍵設定，溫度顯示，無電位器操作，三秒精確逼近，自動跟蹤平衡。顯示清晰、明了，操作簡單快捷。
功能齊全，18種輸入、輸出熱工量、輸入、輸出同步運行，獨立操作，電源隔離，互不影響。連續輸出，可實現正反向的步進輸出功能，并可隨意調節其步進速率。熱電偶、熱電阻的溫度值可與其對應的電壓、電阻信號值相互轉換，溫度顯示，無須查表。此校驗儀實現了自身零點校準，消除引線電阻。
滿五位分辨率，精度高為（0.02%和0.05%可選）。在15℃~28℃的環境溫度范圍內保證附表中給出的技術指標。具有RS-232接口，WIN-DOWS界面，便攜實用，可實現遠程控制及自身零點校準等功能。
有24V直流電壓電源
定值輸出：數字鍵設定，迅速精確逼近，不受翻頁影響，自動跟蹤平衡輸出：
?、贌犭娕迹↘、S、E、T、J、B、R、N）
?、跓犭娮瑁≒t100、Cu100、Cu50）
③仿真電阻（0~1KΩ）
?、茈妷海?~±100mV、0~±10V）
⑤電流（0~±25mA）
?、揞l率（0~1KHz），頻率輸出為TTL電平方波
?、哂?4V直流電源，最大20mA可作為變送器電源。
步進輸出：按鍵模擬細、中、粗調節，三種速率（0.01%，10%，25%），正反向連續輸出：
?、贌犭娕迹↘、S、E、T、J、B、R、N）
?、跓犭娮瑁≒t100、Cu100、Cu50）
?、鄯抡骐娮瑁?~1KΩ）
?、茈妷海?~±100mV、0~±10V）
?、蓦娏鳎?~±25mA）
測 量：獨立測量，操作簡單：
?、贌犭娕迹↘、S、E、T、J、B、R、N）
?、跓犭娮瑁≒t100、Cu100、Cu50）
③電阻（0~10KΩ）
?、茈妷海?~±100mV、0~±50V）
?、蓦娏鳎?~±25mA）
?、揞l率（0~10KHz），頻率輸出為TTL電平信號
輸出與測量完全隔離：同步運行，互不影響，不受翻頁影響。
輸出與輸入隔離電壓：500V
輸出、輸入電源的隔離電壓：1000V
二、技術指標
表一 （20℃±5）
|
輸出 |
量程 |
分辨率 |
精度F·S |
負載 |
備注 |
|
電壓（mV） |
0~±99.999 |
1µV |
0.02% |
200Ω（min） |
直流 |
|
電壓（V） |
0~±9.9999 |
0.1mV |
0.02% |
200Ω（min） |
直流 |
|
電流（mA） |
0~±25.000 |
1µA |
0.02% |
20Ω＜R＜500Ω |
直流 |
|
仿真電阻（Ω） |
0~999.99 |
0.01Ω |
0.1Ω |
R×1＜10V 50µA＜1＜10mA |
|
|
K型電偶（℃） |
0~1100 |
0.1℃ |
0.5℃ |
200Ω（min） |
E,J,T |
|
S型電偶（℃） |
0~1600 |
0.1℃ |
2.0℃ |
200Ω（min） |
B,R,N |
|
熱電阻Pt100（℃） |
-50~600 |
0.1℃ |
0.2℃ |
R×1＜10V 50µA＜1＜10mA |
Cu100 |
|
熱電阻Cu50（℃） |
-50~150 |
0.1℃ |
0.5℃ |
R×1＜10V 50µA＜1＜10mA |
|
|
電壓（V） |
24 |
|
0.2V |
200mA（max） |
直流 |
|
頻率（Hz） |
0~1K |
0.01Hz |
0.020%+0.020% |
10KΩ |
② |
表二 （20℃±5）
|
測量 |
量程 |
分辨率 |
精度F·S |
輸入阻抗 |
備注 |
|
電壓（mV） |
0~±99.999 |
1µV |
0.02% |
109Ω |
直流 |
|
電壓（V） |
0~±50.000 |
1mV |
0.02% |
1MΩ |
直流 |
|
電流（mA） |
0~±25.0000 |
1µA |
0.02% |
50Ω |
直流 |
|
電阻（Ω） |
0~999.99~9999.9 |
0.01Ω 0.1Ω |
0.1Ω 1Ω |
|
① |
|
K型電偶（℃） |
0~1100 |
0.1℃ |
0.5℃ |
109Ω |
E,J,T |
|
S型電偶（℃） |
0~1600 |
0.1℃ |
2.0℃ |
109Ω |
B,R,N |
|
熱電阻Pt100（℃） |
-50~600 |
0.1℃ |
0.2℃ |
|
|
|
熱電阻Cu50（℃） |
-50~150 |
0.1℃ |
0.5℃ |
|
Cu100 |
|
頻率（Hz） |
0~10K |
0.1Hz |
0.02% |
10KΩ |
② |
備注：*號表示選項
?、贉y(cè)量電阻小于1K分辨率為0.01Ω大于等于1K且小于10K時分辨率為0.1Ω。
?、陬l率輸出是TTL電平方波，頻率測量輸入應是TTL電平交流信號。頻率輸出與測量≥100Hz時分辨率為0.1Hz，小于100Hz時分辨率為0.01Hz。
三、特殊功能
本設備具有遠程通信及自動標定功能，其后面板有RS232接口，與PC機連接后，PC機可發出不同指令控制熱工儀表校驗仿真儀進入測量或輸出信號狀態。上位機程序運行在Windows界面下，有遠程控制圖，自動標定圖，畫面直觀，操作簡單，易于掌握。另有內部故障自檢。
