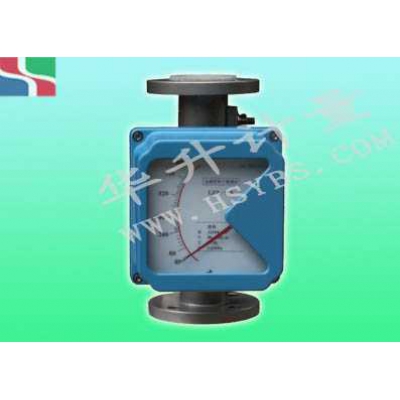

1. 測量范圍:水(2.5~6000)L/h;
空氣(0.07~2000)m3/h (在 0.101025 MPa、20℃)。
2. 準確度等級: 1.5、2.5 級。
3. 量 程 比: 10:1。
4. 工 作 壓 力: DN15~50,4 MPa; DN80~100,1.6MPa。
5. 介 質 溫 度: -80℃~200℃(內襯 F46 流量計 0℃~80℃)。
6. 液體介質粘度:DN15<5mPa·s;DN25~100<5mPa·s。
7. 連 接 方 式:法蘭連接、螺紋連接等; 法蘭采用 GB/T9119.8~10 標準。
8. 總 長 度: DN15~100 250mm。
9. 測量管材質: 普通型 1Cr18Ni9Ti,耐腐型 0Cr18Ni12Mo2Ti,316L、316 襯 F46 等。 如用戶有特殊要求可特殊訂貨。
四、電性能
1. 輸出信號:二線制(4~20)mA、三線制(0~10)mA。
2. 線 性 度:1%;
3. 電 源:DC 24(1± −15% )V。
4. 功率消耗:25 mW。
5. 環境溫度:-25 ℃~55 ℃。
6. 溫度影響:0.5%/10 ℃。
7. 負載電阻:DC (0~10)mA (0~1)k?;
(4~20)mA (0~600)?。
8. 接線電纜:RVVP 3×28/0.15。
9. 防爆等級:ExibⅡ2CT5(證號 GYB03582U)。
10. 配安全柵型號:LB906 型。
11. 電遠傳變送器:K5WI-I 型或 ESK-I(二線制)。;
12. 接 線 圖:
US- 電源電壓; RA-負載電阻。
圖 2 接線圖
五、 限位開關報警裝置
對 FZ 型指示器可以安裝限位開關報警裝置
1. 技術參數:
a) 供電電源:AC 220(1±10%)V;
b) 功 耗:≤3 W;
c) 工作溫度:-25 ℃~60 ℃。
2. 接 線 圖:
指示器 控制儀
圖 3 接線圖
3. 限位值的設定:限位開關的位置可以通過改變感應頭的位置任意設定。
六、 型號規格
1. 型號
2. 選型
表 1
管道口徑 |
結構形式(介質流向) |
接液材料 |
附件結構 |
A |
B |
C |
D |
DN15 |
Y10 |
下進上出 |
RR0 |
0Cr18Ni12Mo2Ti |
F |
防腐型 |
DN25 |
Y20 |
橫進橫出 |
RR1 |
1Cr18Ni19Ti |
T |
夾套型 |
DN50 |
Y30 |
同側進出 |
RP |
PTFE(聚四氟乙烯) |
Z |
阻尼型 |
DN80 |
Y40 |
異側進出 |
Ti |
Titamium(鈦合金) |
G |
高溫型 |
DN100 |
Y50 |
底進側出 |
RL |
316L |
Y |
高壓型 |
DN125 |
|
|
|
|
B |
防爆型 |
流量范圍
流量范圍見表 2
耐腐型通徑
DN(mm)
|
普通型通徑
DN(mm)
|
流 量 范 圍 |
最大壓力損失 |
空氣m3/h 20℃
0.101325 MPa
|
水L/h 20℃ |
空氣(kPa) |
水(kPa) |
15
|
15
|
0.07~0.7 |
2.5~25 |
7.1 |
6.5 |
0.11~1.1 |
4.0~40 |
7.2 |
6.5 |
0.18~1.8 |
6.0~60 |
7.3 |
6.6 |
0.28~2.8 |
10~100 |
7.5 |
6.6 |
0.40~4.0 |
16~160 |
8.0 |
6.8 |
0.70~7.0 |
25~250 |
10.8 |
7.2 |
1.00~10 |
40~400 |
10 |
8.6 |
1.60~16 |
60~600 |
14 |
11.1 |
25
|
25
|
3.00~30 |
100~1000 |
7.7 |
7 |
4.50~45 |
160~1600 |
8.8 |
8 |
7.00~70 |
250~2500 |
12 |
10.8 |
11~110 |
400~4000 |
19 |
15.8 |
50
|
50
|
18~180 |
600~6000 |
8.6 |
8.1 |
25~250 |
1000~10000 |
10.4 |
11 |
40~400 |
1600~16000 |
15.6 |
17 |
80 |
80 |
|
2500~25000 |
|
8.1 |
|
4000~40000 |
|
9.5 |
100 |
100 |
|
6000~60000 |
|
10 |
七、 安裝尺寸
1. FZ
圖 4 安裝尺寸
2. GB/T911.8~10
表 3
通徑(DN) |
工作壓力(MPa) |
D |
D1 |
D2 |
n×d |
15 |
4.0
|
95 |
65 |
46 |
4×14
|
25 |
115 |
85 |
65 |
50 |
165 |
125 |
99 |
80 |
1.6 |
200 |
160 |
132 |
8×18 |
儀表常見故障的維修
常見故障及排除方法見表 5:
表 5
常見故障 |
產生原因 |
排除方法 |
1 系統開啟指針不動 |
1 介質中含有雜質,使浮子卡住;
2 系統工作壓力太小,致使儀表不正常工作。
|
1 清除異物;增加磁過濾器;
2 增加系統工作壓力。
|
2 指針沖頂不回復 |
1 介質中含有雜質,使浮子卡??;
2 儀表選型不合適,選用儀表太小。
|
1 清除異物;增加磁過濾器;
2 正確選型。
|
3 指針波動太大,不 能準確讀數 |
1 系統工作壓力不穩定;
2 介質存在脈動流或雙相流的現象。
3 儀表進出口處的管徑變化大而導致壓力變化 或壓力損失增加。
|
1 檢查自身系統;
2 消除脈動流與雙相流。
3 減少壓力損失;
|
4 指針不回零 |
1 由于儀表的波動而使指針位移;
2 由于儀表的上下撞擊,而使測量管內的零件 彎曲變形。
|
1 旋松指針 處的小 螺絲 將指針 復原至“Rp”位置(未工作狀態);
2 建議送回維修或更換。
|
5 遠傳不準確 |
1 環境溫度超出工作要求;
2 變送器漂移。
|
1 按要求使用;
2 適當調節 變送器 中的 電位器 或調節螺絲以恢復正常。
|
