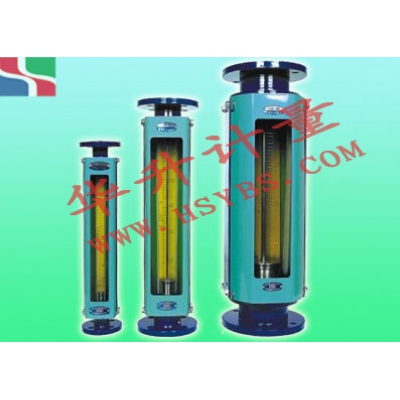

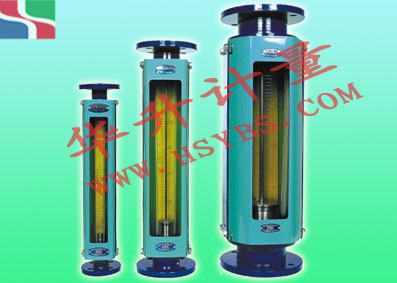

LZB-S型玻璃轉(zhuǎn)子流量計技術(shù)參數(shù)型號LZB-10SLZB-15SLZB-25SLZB-40SLZB-50SLZB-80S公稱通徑(mm)101525405080測量范圍I/h10-1002-90100-400120-1500450-70001.5-15m3/h4-9070-700200-200450-80002-20m3/h6-105100-700300-1750700-70007-30m3/h
|
型號
|
LZB-10S
|
LZB-15S
|
LZB-25S
|
LZB-40S
|
LZB-50S
|
LZB-80S
|
|
公稱通徑 (mm)
|
10
|
15
|
25
|
40
|
50
|
80
|
|
測量 范圍
I/h
|
10-100
|
2-90
|
100-400
|
120-1500
|
450-7000
|
1.5-15m3/h
|
|
|
4-90
|
70-700
|
200-200
|
450-8000
|
2-20 m3/h
|
|
|
|
6-105
|
100-700
|
300-1750
|
700-7000
|
7-30 m3/h
|
|
|
精度（+%）
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
|
工作壓力（Mpa）
|
≤1
|
≤0.6
|
≤0.6
|
≤0.6
|
≤0.6
|
≤0.4
|
|
型號
|
尺寸（mm）
|
||||
|
A
|
B
|
C
|
D
|
n-E
|
|
|
LZB-15S
|
￠95
|
￠65
|
470±2.5
|
￠15
|
4-￠14
|
|
LZB-25S
|
￠115
|
￠85
|
470±2.5
|
￠25
|
4-￠14
|
|
LZB-40S
|
￠145
|
￠110
|
570±3
|
￠40
|
4-￠18
|
|
LZB-50S
|
￠160
|
￠125
|
570±3
|
￠50
|
4-￠18
|
|
LZB-80S
|
￠185
|
￠150
|
660±3.5
|
￠80
|
4-￠18
|
