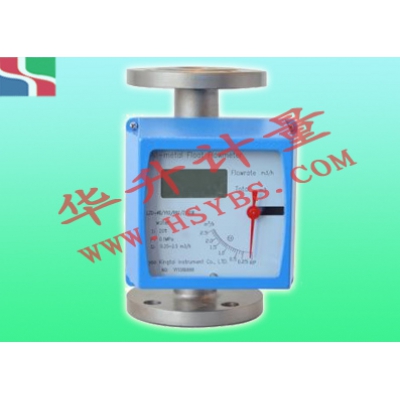

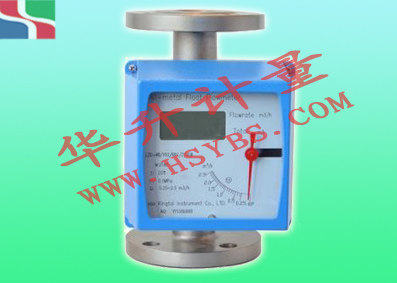

產品說明：LZ-系列金屬浮子流量計主要技術參數測量范圍水(20℃)（2.5-10000）L/h空氣（20℃,101325Mpa）(0.07-750)m3/h量程比10:1準確度1.5級2.5級流體工作壓力DN15-DN50：4.0Mpa;DN80-DN100；1.6Mpa夾套工作壓力1.6Mpa流體工作溫度-80℃-+200℃(對PTE型℃+85℃)PTFE連接方式法蘭連接或螺紋連接，法蘭標準用G
|
測量范圍
|
水(20℃)（2.5-10000）L/h 空氣（20℃,101325Mpa）(0.07-750)m3/h
|
|
量程比
|
10:1
|
|
準確度
|
1.5級2.5級
|
|
流體工作壓力
|
DN15-DN50：4.0Mpa; DN80- DN100；1.6 Mpa
|
|
夾套工作壓力
|
1.6 Mpa
|
|
流體工作溫度
|
-80℃-+200℃(對PTE型℃+85℃)PTFE
|
|
連接方式
|
法蘭連接或螺紋連接，法蘭標準用GB/T9119；ANSI150lbs.300lbs;HG20592-20635;也可按用戶要求定制其他標準法蘭。
|
|
環境溫度
|
-25℃~+55℃
|
|
介質粘度
|
Dn15≤5Mpa.s; DN25~ DN100≤250MPa
|
|
電信號輸出
|
輸出信號:（4-20）
|
|
|
線信度:1%
|
|
|
溫度影響: 0.5%/10℃
|
|
|
電源電壓：（13~30）V DC
|
|
|
電源消耗：≤250mW
|
|
限位報警
|
供電電源：220（1+10%）V DC
|
|
|
功耗：℃3W
|
|
|
工作溫度：-25℃~60℃
|
|
防爆等級
|
Ib II CT5
|
LZ-系列金屬浮子流量計選型說明
|
管道口徑
|
結構形式
|
接液材質
|
附加結構
|
|||
|
A
|
B
|
介質流向
|
C
|
D
|
||
|
DN15
|
Y10
|
下進上出
|
RRO
|
0Cr18Ni12Mo2Ti
|
F
|
防腐型
|
|
DN25
|
Y20
|
橫進橫出
|
RR1
|
1Cr18Ni9Ti
|
T
|
夾套型
|
|
DN50
|
Y30
|
同側進出
|
RP
|
（聚四氟乙烯）
|
Z
|
阻尼型
|
|
DN80
|
Y40
|
異側進出
|
Ti
|
（鈦合金）
|
G
|
高溫型
|
|
DN100
|
Y50
|
底側進出
|
RL
|
316L
|
Y
|
高壓型
|
|
DN125
|
|
|
|
|
B
|
防爆型
|
|
DN150
|
|
|
|
|
|
|
|
轉換器功能組合
|
功能
|
|
Es1
|
遠傳4-20mA標準電流信號，本安防爆，防爆標志ibIICT5，安全柵型號LB906（注）
|
|
Es2
|
遠傳4-20mA標準電流信號
|
|
K1
|
帶一上限報警輸出
|
|
K2
|
帶一上限報警輸出
|
|
K12
|
帶一上限和一下限報警輸出
|
|
JsB
|
現場電池供電，LCD顯示瞬時流量和累積流量，本安防爆
|
|
JsC
|
220V AC 供電，LCD顯示瞬時流量和累積流量
|
|
JsD
|
24 V AC 供電，LCD顯示瞬時流量和累積流量本安防爆
|
|
JsE
|
24 V AC 供電，LCD顯示瞬時流量和累積流量,輸出（4-20）mA標準電流信號傳送瞬時流量，本安防爆
|
|
耐腐通徑
AnticorrosionDiameter
|
普通通徑
Normal Diameter
|
測量 范圍
Measure Range
|
最大壓力損失
Maximum Pressure Loss
|
||
|
DN(mm)
|
DN(mm)
|
空氣Air20℃ m3/h
|
水Water(20℃) (L/h)
|
空氣Air(KPa)
|
水Water(KPa)
|
|
15
|
15
|
0.05-0.5
|
1.6-16
|
7.0
|
6.4
|
|
0.07-0.7
|
2.5-25
|
7.1
|
6.5
|
||
|
0.11-1.1
|
4.0-40
|
7.2
|
6.5
|
||
|
0.18-1.8
|
6.0-60
|
7.3
|
6.6
|
||
|
0.28-2.8
|
10-100
|
7.5
|
6.6
|
||
|
0.40-4.0
|
16-160
|
8.0
|
6.8
|
||
|
0.70-7.0
|
25-250
|
10.8
|
7.2
|
||
|
1.00-10
|
40-400
|
10
|
8.6
|
||
|
1.60-16
|
60-600
|
14
|
11.1
|
||
|
25
|
|
80-800
|
|
14
|
|
|
25
|
3.00-30
|
100-1000
|
7.7
|
7.0
|
|
|
4.50-45
|
160-1600
|
8.8
|
8.0
|
||
|
7.00-70
|
250-2500
|
12
|
10.8
|
||
|
11-110
|
400-4000
|
19
|
15.8
|
||
|
50
|
|
500-5000
|
|
16.2
|
|
|
50
|
18-180
|
600-6000
|
8.6
|
8.1
|
|
|
25-250
|
1000-10000
|
10.4
|
11
|
||
|
80
|
40-400
|
1600-16000
|
12.6
|
17
|
|
|
80
|
50-500
|
2000-20000
|
15.5
|
6.3
|
|
|
100
|
75-750
|
2500-25000
|
17.2
|
8.1
|
|
|
100
|
100-1000
|
4000-40000
|
|
9.5
|
|
|
125
|
160-1600
|
6000-60000
|
|
10
|
|
|
125
|
250-2500
|
8000-80000
|
|
16
|
|
|
150
|
|
10000-100000
|
|
20
|
|
|
150
|
300-3000
|
12-120m3/h
|
|
20
|
|
|
|
400-4000
|
15-150m3/h
|
|
25
|
|
|
口徑/壓力 Mn/MPa
|
尺寸Φd
|
Φd3
|
Φk
|
Φd2
|
b
|
f
|
L
|
h
|
|
15/4.0
|
95
|
45
|
65
|
4xΦ14
|
16
|
2
|
250
|
85
|
|
25/4.0
|
115
|
68
|
85
|
4xΦ14
|
18
|
2
|
250
|
85
|
|
50/4.0
|
165
|
102
|
125
|
4xΦ18
|
20
|
3
|
250
|
85
|
|
80/1.6
|
200
|
138
|
160
|
8xΦ18
|
20
|
3
|
250
|
85
|
|
100/1.6
|
220
|
162
|
180
|
8xΦ18
|
20
|
3
|
250
|
85
|
|
125/1.6
|
250
|
188
|
210
|
8xΦ18
|
22
|
3
|
400
|
85
|
|
150/1.6
|
285
|
218
|
240
|
8xΦ22
|
22
|
3
|
400
|
85
|
