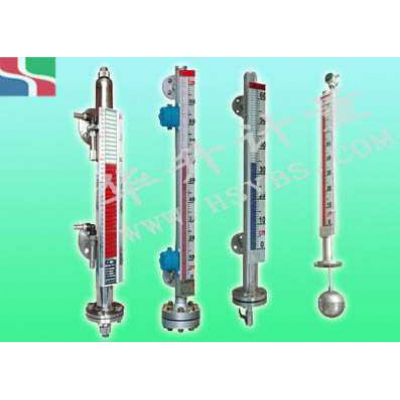

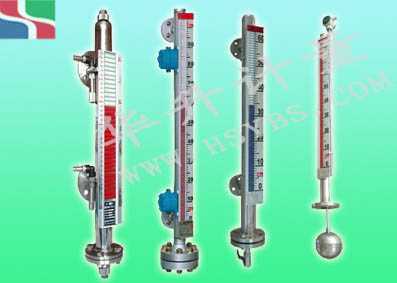

側裝式磁翻板液位計是根據磁性原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置；其中FO型磁翻板液位計是最基本的一種產品，其余的各種產品都是在其基礎上的延伸；在檢測液位的同時我們賦予它們更多的實用功能。 在您選用此產品前我們先將磁翻板液位計的工作原理作一簡單的介紹。它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這
| 關鍵詞： | 液位測控，界面測控 |
|
測量范圍[L]： (上下法蘭中心距) |
用戶提出 |
| 連接法蘭規格： | DN20 PN1.0RF 或用戶提出 |
|
接液材質： 321或304不銹鋼 316L不銹鋼 PVC塑料 不銹鋼襯四氟 |
321或304不銹鋼 或用戶指定 |
|
介質密度[g/cm3]： (由用戶提出) |
≥0.53 |
| 工作溫度[℃]： | ≤80℃,≤150℃,≤350℃ |
| 工作壓力[MPa]： | 0~4.0MPa |
| 輸出信號： | 上下限或多點 (分為點通型或雙向保持型) |
| 適用電壓/電流： | ≤250VA(D)C/500mA |
|
UHZ |
磁翻板液位計 |
|||||
|
|
代碼 |
安裝方式 |
||||
|
2 |
側裝式 |
|||||
|
3 |
頂裝式 |
|||||
|
|
代碼 |
主體材質 |
||||
|
1 |
ABS |
|||||
|
2 |
304 |
|||||
|
3 |
316L |
|||||
|
4 |
304+PTFE |
|||||
|
|
代碼 |
公稱壓力 |
||||
|
1 |
0.6Mpa(僅適用于主體材質為ABS時) |
|||||
|
2 |
1.6Mpa |
|||||
|
3 |
2.5Mpa |
|||||
|
4 |
4.0Mpa |
|||||
|
|
代碼 |
輸出信號 |
||||
|
1 |
基本型 |
|||||
|
2 |
帶上、下限開關輸出 |
|||||
|
3 |
帶電遠傳（0~10mA輸出，220V，AC） |
|||||
|
4 |
帶電遠傳（4~20mA輸出，24V，AC） |
|||||
|
5 |
帶本案防爆型遠傳（4~20mA輸出，24V，AC） |
|||||
|
|
安裝間距（測量范圍） |
|||||
|
L1 |
安裝深度（頂裝式）（0~4000mm任選） |
|||||
|
|
介質密度g/cm³ |
|||||
|
TLUHZ □ □ □ □ □ □ |
