環室取壓孔板
概述 環室孔板可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
- 型號：
- 價格：
概述
環室孔板可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
1. 公稱直徑： 15 mm ≤DN≤1200mm
2. 公稱壓力：PN≤10MPa
3. 工作溫度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5級，1級
結構形式

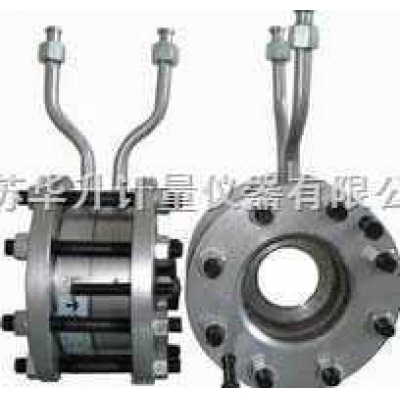

外形結構見下圖。
型譜規格及說明
|
型 譜 規 格
|
說 明
|
|||||||
|
|
|
|
一體化孔板
|
|||||
|
儀表配置
|
|
0
|
|
不帶差壓變送器
|
||||
|
|
1
|
|
帶差壓變送器
|
|||||
|
|
2
|
|
帶差壓、溫度變送器、
|
|||||
|
|
3
|
|
帶差壓、壓力變送器、
|
|||||
|
|
4
|
|
帶差壓、溫度、壓力變送器
|
|||||
|
介 質
|
|
Y
|
|
液體
|
||||
|
|
Q
|
|
氣體
|
|||||
|
|
Z
|
|
蒸汽
|
|||||
|
法蘭或直管段材質
|
|
C
|
|
碳鋼
|
||||
|
|
S
|
|
不銹鋼
|
|||||
|
|
O
|
|
其它
|
|||||
|
公稱壓力
|
|
025
|
|
0.25MPa
|
||||
|
|
06
|
|
0.6MPa
|
|||||
|
|
10
|
|
1MPa
|
|||||
|
|
…
|
|
……
|
|||||
|
|
160
|
|
16MPa
|
|||||
|
取壓方式
|
|
A
|
|
角接取壓
|
||||
|
|
F
|
|
法蘭取壓
|
|||||
|
公稱直徑
|
|
15
|
DN15
|
|||||
|
|
25
|
D25
|
||||||
|
|
32
|
DN32
|
||||||
|
|
…
|
……
|
||||||
|
|
1200
|
DN1200
|
||||||
