一體化孔板流量計是一種將孔板和差壓變送器配套組成一體的高量程比流量計是采用可靠性高的整體化孔板進行流量測定;可廣泛用于石油化工、礦冶、鋼鐵、電力、給排水，造紙、制藥、紡織、化纖等行業檢測蒸汽、氣體(天然氣)、液體計量測試工程中的流量測量。

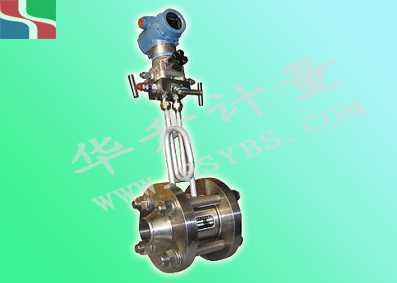

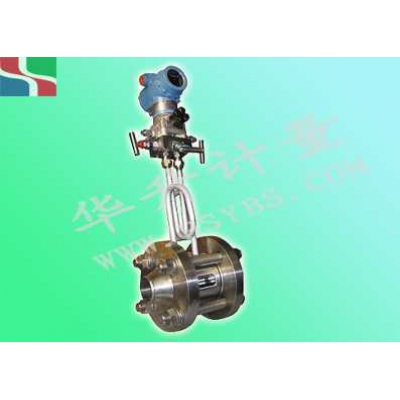

法蘭取壓孔板流量計

主要特點

1、 一體化結構成套性好;

2、 測量精度高量程比寬;

3、 耐高溫、高壓、耐腐蝕性能強;

4、 適應管道口徑范圍大;

5、 現場數顯，信號遠傳兼容;

主要技術參數

●公稱通徑: DN25～DN1000（mm）

●精度: ±1%FS

●量程比: 標準1∶13;擴展1∶20、1∶30、1∶40

●工作壓力: ≤42.0MPa

●介質溫度: -40℃-450℃

●介質粘度: ≤30CP（相當于重油）

●β值: 0.2-0.8

●連接方式: 法蘭或夾裝式

●取壓方式: 環室取壓和法蘭取壓

●材質: 主體、孔板、取壓管、三閥組、全不銹鋼直管段及連接法蘭，碳鋼或不銹鋼

●輸出信號: 4-20mA

●供電電源: 24VDC

●顯示: 8位LCD顯示瞬時流量，累積流量，流體壓力，流體溫度及故障代碼

●防爆等級: dⅡCT5～6、iaⅡCT4～6

●防護等級: IP67

●安裝方式: 水平或垂直
