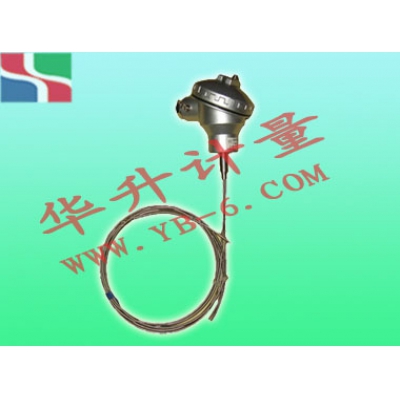

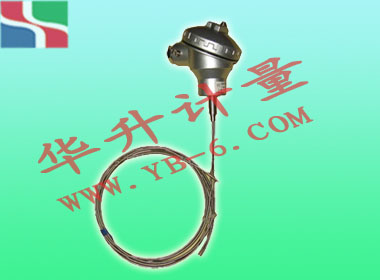

鎧裝電偶
鎧裝熱電偶應用 通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
- 型號： WRNK-131
- 價格：
1、鎧裝熱電偶應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、鎧裝熱電偶特點
· 熱響應時間少，減小動態誤差；
· 可彎曲安裝使用；
· 測量范圍大；
· 機械強度高，耐壓性能好；
3、工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、技術參數
| 型 號 |
WRNK-131/WRNK2-131
WREK-231/WREK2-231
WRNK-431/WRNK2-431
|
WRNK161/WRNK2-161
WREK-261/WREK2-261
WRNK-461/WREK2-461
|
WRNK-171/WRNK2-171
WREK-271/WRNK2-271
WRNK-471/WRNK2-471
|
WZPK-191/WRNK2-191
WREK-291/WRNK2-291
WRNK-491/WRNK2-491
|
| 分度號 | B S K E J T | B S K E J T | B S K E J T | B S K E J T |
| 測量范圍 | 0-1300℃ | 0-1300℃ | 0-1300℃ | 0-1300℃ |
| 精度等級 | Ⅰ級 | Ⅰ級 | Ⅰ級 | Ⅰ級 |
| 測量端形式 | 單支，雙支 | 單支，雙支 | 單支，雙支 | 單支，雙支 |
| 接線方式 | ||||
| 過程連接 |
卡套螺紋M12×1.5
M16×1.5
卡套法蘭
|
卡套螺紋M12×1.5
M1×1.5
卡套法蘭
|
卡套螺紋M12×1.5
M16×1.5
卡套法蘭
|
卡套螺紋M12×1.5
M16×1.5
卡套法蘭
|
| 插入長度 |
100,150,200,300
400,500,750,1000
|
100,150,200,300
400,500,750,1000
|
100,150,200,300
400,500,750,1000
|
100,150,200,300
400,500,750,1000
|
| 保護管材料質 |
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
| 接線盒材質 | 鑄鋁合金不銹鋼 | 鑄鋁合金不銹鋼 | 鑄鋁合金不銹鋼 |
鑄鋁合金不銹鋼
|
| 防護等級 |
IP54 IP65
|
IP54 IP65 | IP54 IP65 | IP54 IP65 |
| 電氣出口 |
M20＊1.5
1/2〞NPT
|
M20＊1.5
1/2〞NPT
|
M20＊1.5
1/2〞NPT
|
M20＊1.5
1/2〞NPT
|
| 附加選項 | 帶一體化溫度變送器 | |||
| 備注 |
1)帶一體化溫度變送器的型號后加B,例WRNKB-230 0-600℃，訂貨時須注明測量范
|
|||
