1：概述
壓簧式熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼, 以提高測量的可靠性和準確性。壓簧式固定熱電偶與顯示儀表等配套使用，可直接測量 0~600 ℃ 范圍內的溫度。 壓簧式固定熱電偶帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點,適用于塑料擠 出機、輕紡、食品等工業。
2:結構原理

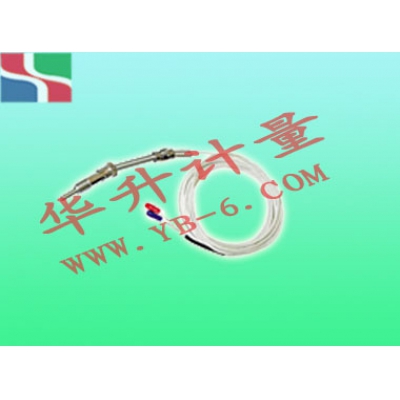

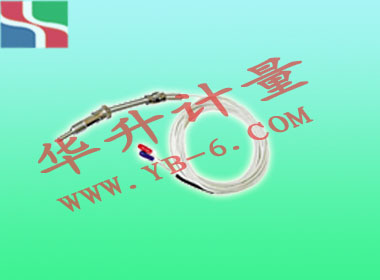

WRET-01 型壓簧式固定熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與 顯示測量?jī)x表的聯接方法均與一般熱電偶相同。 WRET-01型壓簧式固定熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。
3：安裝方法
WRET-01型壓簧式固定熱電偶的安裝方法如圖,所示,固定安裝在被測物體上面，先將連接螺栓擰緊在被測 物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，最后擰上鎖緊卡套。
4：型號規格
|
型號
|
分度號
|
測溫范圍 ℃
|
熱響應時間 t0.5s
|
保護管材料
|
|
WRET-01
|
E
|
0-250
|
<5
|
不銹鋼1Cr18Ni9Ti
|
|
WRNT－01
|
K
|
0-600
|
<5
|
不銹鋼1Cr18Ni9Ti
|
|
規格
|
連接螺栓 l 2 mm
|
|
總長 Lmm
|
保護管 l 1 mm
|
|
1000
1500
2000
2500
3000
3500
4000
|
30
30
30
30
30
30
30
|
35 或 70
|
|
1000
1500
2000
2500
3000
3500
4000
|
60
60
60
60
60
60
60
|
|
