渦流流量計在一定流量條件下，一部分流體動能將轉化為流體振動，其振動頻率和流量（流量）有一定的比例關系，根據這一原理工作流量計稱為流體振動流量計。目前，流體振動流量計有三種類型：渦街流量計，進動（渦旋進動）流量計和噴射流量計。渦街流量計具有以下特點：

①輸出脈沖頻率，被測流體的頻率與實際體積流量成正比，從流體組成，密度，壓力，溫度等方面;

②測量范圍寬，一般范圍可達10：1以上;

③上位精度;

④無活動部件，可靠性高;

⑤結構簡單堅固，安裝方便，維護成本低;

⑥應用范圍廣泛，適用于液體，氣體和蒸汽。

工作準則

    渦流發生器（止動器）設置在流體中，并且從漩渦發生器的兩側交替產生規則的渦流。這個漩渦稱為卡曼渦流（見圖1）。漩渦柱在渦流發生器的不對稱下游排列。根據卡曼渦街原則，以下關系：

式中，m為旋渦發生體兩側弓形面積與管道橫截面面積之比；D為表體通徑；d為旋渦發生體迎面寬度；f為旋渦的發生頻率；U1為旋渦發生體兩側平均流速；Sr為斯特勞哈爾數；U為被測介質流的平均速度。

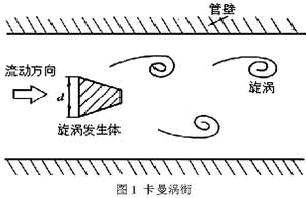

圖1  卡曼渦街

管道內體積流量qv為：

式中， K為流量計的儀表系數，單位為脈沖數/m3。

　　K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖2可見，在ReD=2×104～7×106的范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，渦街流量計的流量計算式為：

　　式中，qVn、qV分別為標準狀態下（0℃或20℃，101.325kPa）和工況下的體積流量； Pn、P分別為標準狀態下和工況下的絕對壓力；Tn、T分別為標準狀態下和工況下的熱力學溫度；Zn、Z分別為標準狀態下和工況下氣體壓縮系數。

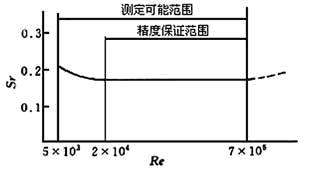

圖2  斯特勞哈爾數與雷諾數關系曲線

　　從等式（4）可以看出，從渦街流量計輸出的脈沖頻率信號不受流體性質和組成的變化的影響，即儀器系數僅與形狀和尺寸有關渦流發生器和管道在一定的雷諾數范圍內。但是在物質平衡和能量測量中要在質量流量中進行測量，則流量計還應監測體積流量和流體密度，流體性質和組分將對流量測量有直接影響。

　　渦街流量計由傳感器和轉換器兩部分組成，如圖3所示。傳感器包括渦流發生器（電阻流體），檢測元件，儀表體等。轉換器包括前置放大器，濾波器整形電路，DAC，輸出接口電路，終端，支架和屏蔽。近年來，智能流量計還具有微處理器，顯示通訊等功能模塊安裝在轉換器中。

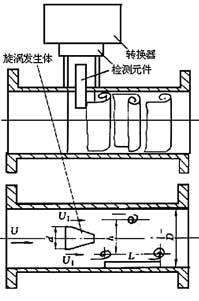

圖3  渦街流量計

在現場中的應用

1 現場應用

渦街流量計適用于各種流體，但不適用于低雷諾數（ReD≤2×104）流體。由于雷諾數低，施勞報數雷諾數變化，儀器線性變差。同時，含有流體的固體顆粒在漩渦身體的沖刷中會產生噪音，其中包含纏繞在渦流發生器中的短纖維將改變儀器系數。

渦街流量計在混合流體中的應用如下：

①可用于分散，均勻的微氣泡，但氣體含量的體積應小于氣體的7％?10％，液體兩相流量，如果氣體含量超過儀器的2％被糾正

②可用于分散，均勻的固體顆粒，含量不超過2％的固體，液固兩相流。

③可用于彼此不溶的液體（如油和水）兩個分流器等。

　　脈動流和渦流會對渦街流量計產生嚴重影響。如果脈動頻率和渦流頻帶一起可能引起共振，破壞正常工作和設備，渦流信號產生“鎖定（鎖定）”現象，則信號將以一定頻率固定。 “鎖”與脈動振幅，渦體形狀和堵塞率有關。渦流流量計的精度在液體的±0.5％R和±2％R之間，氣體在±1％R和±2％R之間的精度為0.2％至0.5％。由于渦流流量計的儀表系數為低，頻率分辨率低，口徑越大，精度越低，所以儀器不應該是太大口徑（DN300以下）。

　　范圍的寬度是渦街流量計的特性，但重要的是流量值的較低范圍。平均液體流量為0.5m / s，氣體為4?5m / s。渦街流量計的正常流量優于正常測量范圍的1/2?2/3。

　　渦流流量計的最大優點在于儀表因素不受測量介質的物理性能的影響，可以從典型的介質擴展到其他介質。然而，由于液體和氣體的流量范圍非常不同，導致了寬范圍的頻率范圍。在處理渦流信號的放大器電路中，濾波器的通帶不同，電路參數不同。因此，相同的電路參數不能用于測量不同的介質。

　　此外，氣體和液體的密度非常不同，當渦流分離時產生的信號強度與密度成正比，因此信號強度也非常不同。液體，氣體放大電路電路增益，觸發靈敏度不一樣，壓電電荷差大，電荷放大器參數不一樣。 即使使用相同的氣體（或液體，蒸汽），具有中等壓力，溫度，密度，使用不同的流量范圍，信號強度不同，電路參數相同。 因此，無需硬件或軟件的渦街流量計變更，更換使用介質或更換儀器口徑是不可行的。

2安裝注意事項

　　渦街流量計是一種對流量分布，回旋流量和流量脈動敏感的流量計。因此，嚴格按照現場管道的安裝條件，嚴格按照說明進行操作。

渦街流量計可安裝在室內或室外。如果安裝在地面上，為防止淹水，應使用唾液型傳感器。傳感器可以水平，垂直或傾斜地安裝在管道上，但是為了防止在測量液體和氣體時產生空氣和液滴干擾，請注意安裝位置（見圖4）。

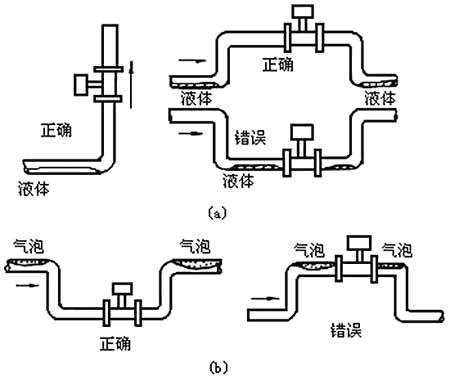

圖4液體和液體流量計安裝的測量

渦流流量計必須確保上下直管段具有必要的長度（見圖5）。

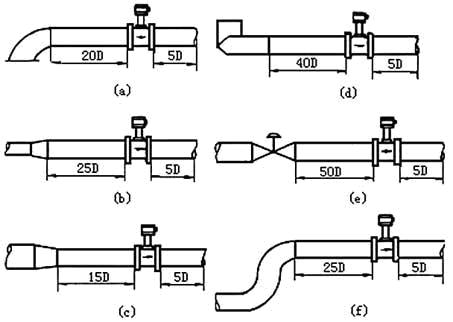

圖5渦流流量計上下游直管長度要求

在圖5中，a為90°彎頭，b為同心膨脹管，c為同心收縮全閥，d為不同平面兩個90°彎頭，e為控制閥半開閥，f為同一平面兩個90°肘部。

傳感器與管道的連接如圖6所示，連接管道時應注意以下問題。

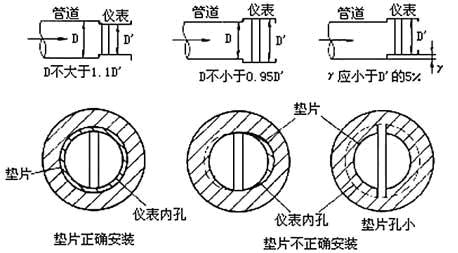

圖6傳感器與管道的連接

①上下管道內徑D與傳感器內徑D'相同，差值滿足以下條件：0.95D≤D'≤1.1D;

②管路應與傳感器同心，同軸應小于0.05D';

③墊片無法插入管道，傳感器的直徑可以大于1?2mm;

④如果需要中斷檢查和清潔傳感器，應設置旁路管（見圖7）;

旁路管道示意圖

⑤降低振動對渦流流量計的影響應該是旋流流量計現場安裝一個突出的問題。首先，在選擇傳感器安裝地點盡量避免振動源;其次，可以考慮使用柔性軟管連接在小直徑;三是安裝管道支架是一種有效的振動方式。

　　應注意電氣安裝，傳感器和轉換器之間使用屏蔽電纜或低噪聲電纜連接，距離不得超過規定的說明。接線應遠離強力電源線，盡可能采用單獨的金屬外殼保護。應遵循“一點接地”原則，接地電阻應小于10Ω。積分和分離類型都應在傳感器側接地時，轉換器外殼接地應為“帶傳感器”。

3現場現場常見現象，原因及故障排除方法

　　渦街流量計有各種檢測方法，傳感器和測量電路的差異較大，但渦街流量計常見故障常見。

結論

　　在許多流量計中，渦街流量計的采購成本低于質量型，電磁式和體積型。 安裝，運行和維護成本低于節氣門類型，體積型和渦輪型。 經濟性較好，流量計更實用。 渦街流量計結構簡單實用，安裝維護方便，特別適用于冶煉廠，化工廠，石油管道等工業用途。
